呼和浩特PMU驱动轴液压扳手

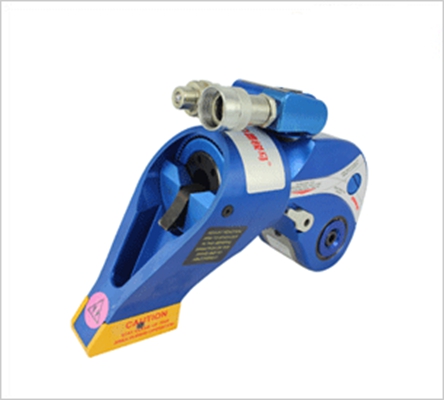

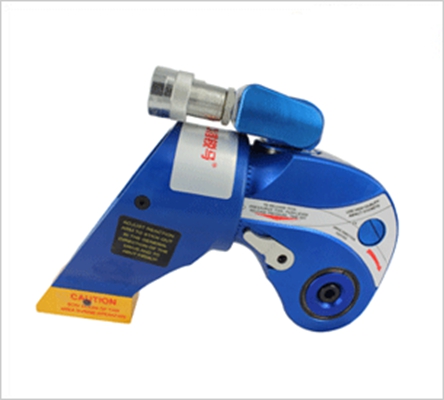

PMU驱动轴液压扳手
在线订购产品详情
PMU驱动轴液压扳手
棘轮和棘爪为粗齿结构，在满负荷状态下有足够安全冗余
采用航天高科技铝钛合金材料，强度高、重量轻
一体成型机身，360°×180°油管旋转接头
360度60点微调反作用力臂，能够适应各种复杂的应用场合
独特的防逆转止回擎子，克服螺栓变形回弹导致的扳手逆转现象
每次行程回程均有清脆的叮当声，便于操作者操控
产品介绍:
360°×180°油管旋转接头，无空间限制，自由操作
64齿微调反作用力臂，准确定位于坚固的支点上，并配扳机式锁扣，拆装方便
活塞与推力连杆球面配合，无侧向力，高硬度密封圈，长寿命，无泄漏
航空铝钛合金，优化设计一体机身，强度高，重量轻
棘轮，棘爪粗齿结构，单齿啮合，棘轮15齿，每行程转动24度
独特的防逆转止回擎子，克服螺栓回弹导致的扳手逆转现象
PMU驱动轴液压扳手参数：
更大扭矩 （Nm）
型号 | 驱动轴尺寸（in） | 推荐使用 公制螺栓 | 最小扭矩 （Nm） | 输出 精度 | 重复 精度 | 重量 （Kg） | |
PMU-1 | 3/4 | M8-M30 | 182 | 1820 | ±3% | 1.8 | |
PMU-3 | 1 | M16-M42 | 438 | 4381 | ±3% | 3.8 | |
PMU-5 | 1-1/2 | M20-M48 | 727 | 7579 | ±3% | 6.5 | |
PMU-10 | 1-1/2 | M22-M56 | 1561 | 15617 | ±3% | 11.3 | |
PMU-20 | 2-1/2 | M48-M80 | 2678 | 26785 | ±3% | 16.4 | |
PMU-25 | 2-1/2 | M52-M90 | 3575 | 35758 | ±3% | 19.7 | |
PMU-35 | 2-1/2 | M64-M120 | 5029 | 50295 | ±3% | 35.2 |

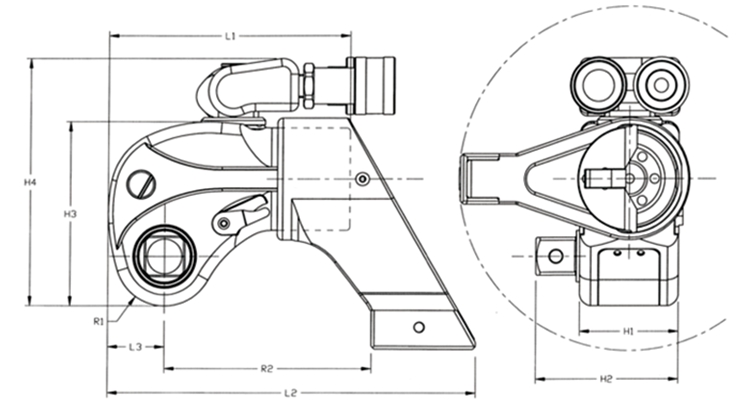

型号 | L1(mm) | L2(mm) | L3(mm) | H1(mm) | H2(mm) | H3(mm) | H4(mm) | R1(mm) |
PMU-1 | 124 | 186 | 105 | 50 | 72 | 93 | 125 | 25 |
PMU-3 | 161 | 243 | 135 | 67 | 97 | 124 | 156 | 33 |
PMU-5 | 194 | 293 | 163 | 80 | 125 | 149 | 183 | 40 |
PMU-10 | 242 | 365 | 202 | 100 | 143 | 186 | 224 | 50 |
PMU-20 | 294 | 444 | 248 | 120 | 180 | 223 | 260 | 60 |
PMU-25 | 313 | 461 | 251 | 137 | 200 | 247 | 296 | 66 |
PMU-35 | 348 | 550 | 316 | 153 | 218 | 281 | 335 | 76 |
